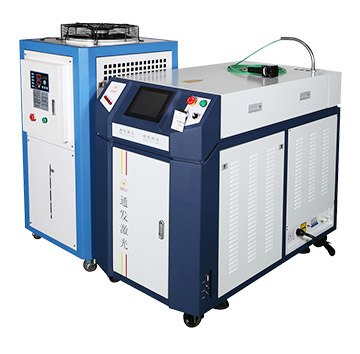

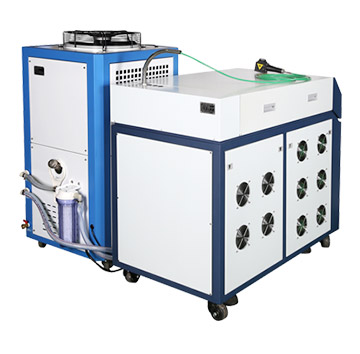

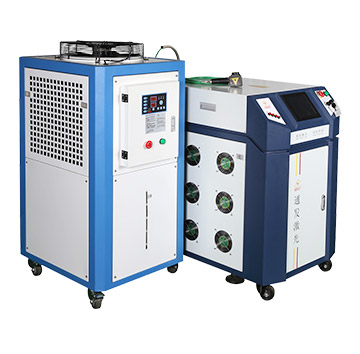

TFL-200PF/300PF光纖傳輸激光焊接機

  • 通發激光TFL-300PF光纖激光焊接機,精密能量反饋控制模式,穩定性<3%,經過光纖優化獲得卓越的光束質量,適合1mm以下精密手機五金激光焊接、廚衛家電五金不銹鋼精密激光焊接加工。
  • 咨詢熱線:4008-168-880
  • 產品詳情

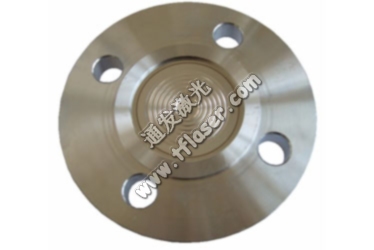

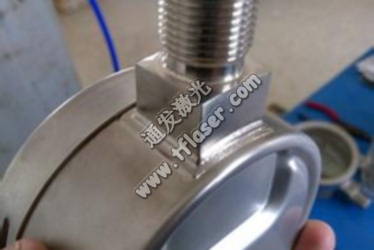

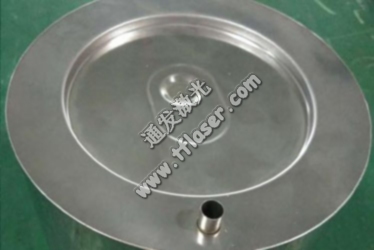

光纖激光焊接機加工樣品圖片



銀手鏈激光焊接


黃金鏈激光焊接


珀金戒指激光焊接

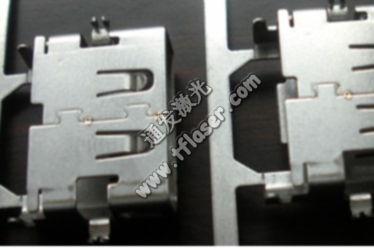

USB接口激光焊接


紐扣電池極耳激光焊接

手機零件激光焊接

標準工作臺



激光焊接機臥式工作臺


本工作臺采用加固型鈑金結構,平臺安裝XY雙軸電動模組,Z軸采用斷電剎車電機,同時可選配旋轉軸。針對異形三維產品可實現三維激光焊接。

激光焊接機手動工作臺


適合首飾點焊,如戒指,項鏈,吊墜,耳環等的焊接,可以選擇顯微鏡顯示,或者CCD顯示。

激光焊接機桌面式四軸自動工作臺


該工作臺可以四軸聯動,實現曲面的點焊。

激光焊接機振鏡工作臺


激光焊接機振鏡工作臺配置高速雙軸掃描振鏡,效率是電動工作臺焊接速度的2-5倍,特別適合無需氬氣保護的疊加或焊縫激光焊接,目前智能手機的普及以及內部不銹鋼框架和鋁框架的新技術應用,激光焊接在手機五金焊接行業已經得到廣泛的使用。

激光焊接機六軸機械手


機械手在激光焊接中已經獲得充分是利用,特別是汽車流水線焊接,利用機械手即可實現無人化車間生產,效率大大提升。本機械手為5軸控制,加工半徑可選,可實現大型產品的激光焊接。

附件與耗材


激光脈沖氙燈


脈沖氙燈選擇優質濾紫外線石英管作為燈管材料,以高質密度電極為氙燈的電極,具有負載能力強,泵浦效率高,激光光束質量好,壽命長等特點。

激光焊接機保護鏡片


主要保護里面價值較高的聚焦鏡片。避免焊接時的煙霧飛濺和粉塵對鏡頭里鏡片的污染。

通發冷水機濾芯


激光焊機冷水機濾芯的主要作用是去除水中固體、膠體等雜物,清潔冷卻水,保護激光器,延長激光設備是使用壽命。

應用范圍


TFL-2000PF/300PF光纖激光焊機是一款高穩定性、中功率的光纖激光焊機,滿足長時間生產的需要。大功率激光電源,大功率散熱系統滿足24小時大批量生立。機身采用高強度結構,保證精度、性能穩定。焊接控制系統是專為激光焊接度身定做的專業4軸控制系統,穩定性高,易學易懂易上手。擴展性強,可結合流水線、光電傳感器、氣動夾具等組合進行全自動無人值守式加工。可進行時間分光或能量分光,適合不同加工的場合的應用,多工位加工應用,可以廣泛應用在點焊、連續焊及柔性加工需求行業等激光焊接。 應用范圍:適用于醫療器械行業、微電子行業、眼鏡行業、數碼組件、其他五金行業的組件的激光焊接加工。

軟件控制


1、采用觸摸屏控制,擴展功能強。

操作界面1

操作界面2

2、整機的主要功能是基于能量反饋控制激光輸出,以控制修正激光輸出;控制整機協調工作,以便安全的利用激光進行焊接。


3、設備具有開關機自檢功能,對系統、傳感器、內外控、基準光、光閘等的狀態進行檢索,確保設備穩定運行;
4、參數、波形直觀顯示,方便操作者使用設備。

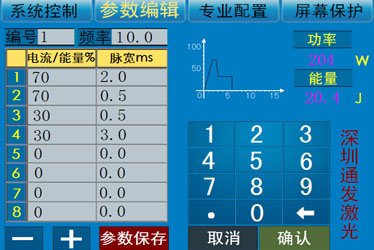

能量反饋設定波形

實測波形

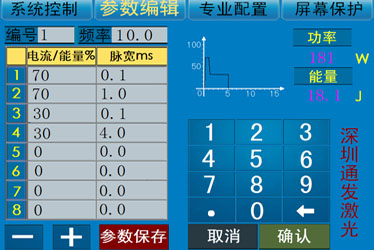

能量反饋設定波形

實測波形

5、設備具有波形調用功能,可以根據上位機的指令,在不同工位使用不一樣的激光能量,適合加工復雜工況。
6、觸摸屏具有中英文一鍵切換功能,國內銷售及出口均適用。

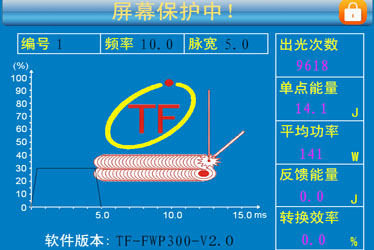

7、設備觸摸屏具有屏幕保護功能,并設有密碼,防止非專業人員任意改變設備狀態。
8、整機的狀態、溫度及其他保護開關的實時監控和顯示,方便用戶保養及維修。

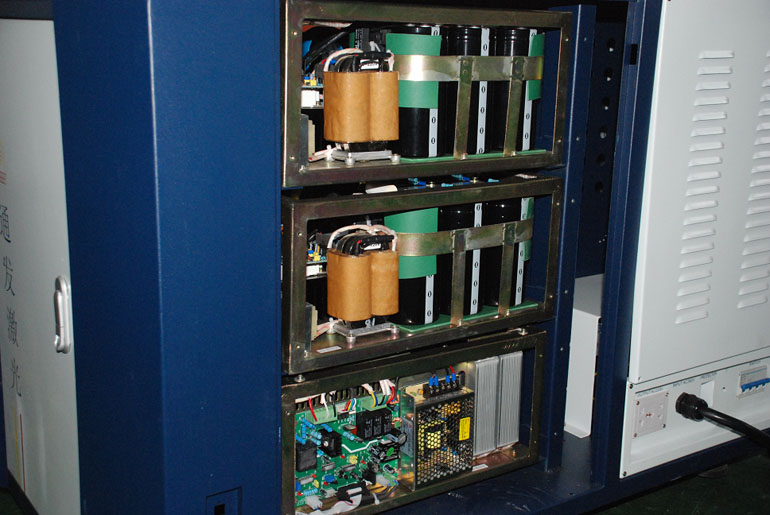

精密電源




1、該設備采用升壓電源,不受電網波動影響,同時電源的單點能量輸出能力也更強。
2、該設備電源采用分流設計,將大的發熱元件分流到幾路控制,有效的減少了電源的發熱功率。
3、該設備電源采用進口的IGBT,保證質量。
4、激光電源采用大功率隔離變換技術,人體觸摸任何放電部分不會觸電,安全性得到提高。
6、激光大電流放電具有軟硬件過流保護鎖定及報警。

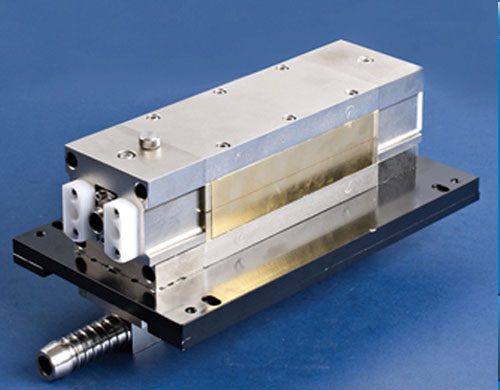

核心光器


1、激光棒采用新型YAG激光棒,優化了激光棒的參數,使激光光電轉換效率提高,優于普通激光棒單點能量和光束質量。
2、激光腔采用氙燈和激光棒分離設計,換燈不影響光路。

3、采用疊簧鏡架,比普通的拉簧鏡架更穩定,光路輸出更穩定。
4、鏡片均采用軍工級鍍膜,比普通鏡片更耐用。

精密反饋控制系統


能量反饋系統:能量反饋屬于負反饋系統,通過對光路的負反饋信號實時控制激光輸出。


有能量反饋的激光能量輸出圖

沒有能量反饋的激光能量輸出圖


電源脈沖電流過流保護裝置和光纖激光激光焊接機快速時間分光裝置專利





型號 TFL-200PF TFL-300PF
激光波長 1064nm 1064nm
激光功率 200W 300W
激光脈沖能量 60J 80J
光纖輸出數量 4路(可選) 4路(可選)
反饋方式 電流|能量反饋 電流|能量反饋
脈沖寬度 0.2-15ms 0.2-15ms
脈沖頻率 0.4-200Hz 0.4-200Hz
焊點大小 0.4-2mm 0.4-2mm
激光能量變化率 <±1.5% <±1.5%
主機耗電功率 ≤6KW ≤12KW
電力需求 AC380v±10%/50Hz,30A AC380±10%/50Hz,40A
冷卻方式 1.5P冷水機 3P冷水機
主機外形尺寸(長*寬*高) 700×1100×900 700×1100×900
